Опорные кран балки широко распространены в промышленной области и других сферах, где требуется
перемещение мало- и крупногабаритного груза.
грузоподъемность
от 0,5 до 20 тонн
Высота подъема
3-50 метров

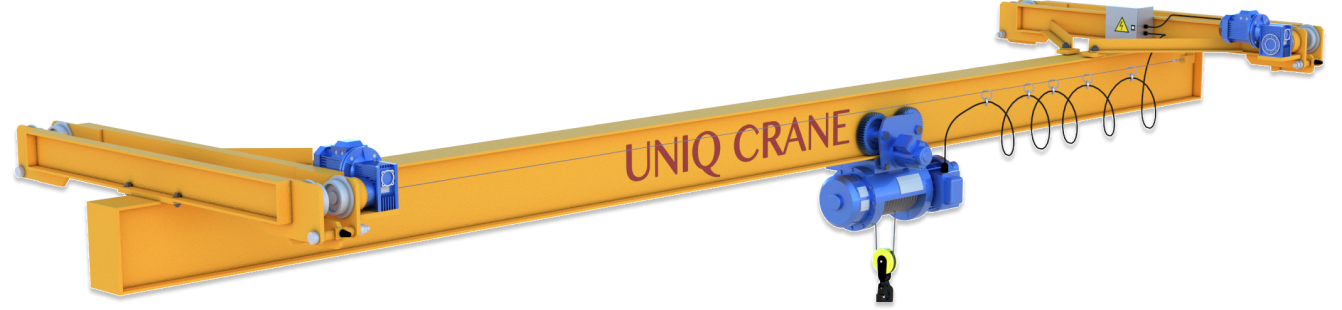

Описание
Кран-балка относится к типу мостовых кранов, но её главное конструктивное
отличие от мостового
подъёмника — наличие одного несущего балочного элемента. Преимущества такого конструктивного решения —
лёгкость, простота эксплуатации, обслуживания и монтажа оборудования.
Опорными кран-балки называются из-за способа крепления моста к концевым балкам.
В этом случае балка,
к которой крепится грузоподъёмный механизм (тельфер) расположена поверх концевых балок. Концевые балки
в свою очередь устанавливаются на крановые пути, по которым передвигается вся конструкция.
Характеристики
К основным характеристикам опорных кран-балок можно отнести:
Длина пролёта (определяется шириной цеха, куда будет установлен кран)
Грузоподъёмность (определяет возможность нагрузок, с которыми способен работать кран)
Высота подъёма (определяет расстояние от крюка до пола)
Длина пролета
до 32 метров
Грузоподъемность
от 2 до 200 т
Высота подъема
До 32 метров
Типы конструкции опорных кран-балок
Исходя из длины пролётного моста опорная кран-балка может иметь
три
строения. В зависимости от типа конструкции определяется внешний вид, габариты , а также технология
изготовления крана.

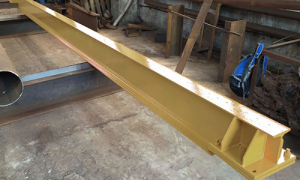

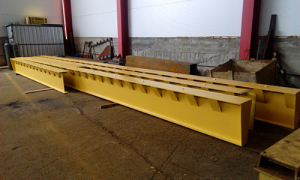

Коробчатая конструкция
Подходит для перемещения грузов высокой, средней и легкой
тяжести при большом пролете
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Простота инсталляции крана, благодаря идеальной геометрии
коробчатого сечения. Оптимальный вес конструкции крана, что позволяет сократить нагрузку на
крановые пути.
Коробчатая конструкция
Подходит для перемещения грузов высокой, средней и легкой
тяжести при большом пролете
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Простота инсталляции крана, благодаря идеальной геометрии
коробчатого сечения. Оптимальный вес конструкции крана, что позволяет сократить нагрузку на
крановые пути.
Коробчатая конструкция
Подходит для перемещения грузов высокой, средней и легкой
тяжести при большом пролете
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Г/п до 1 т. / от 28,5 м.
Простота инсталляции крана, благодаря идеальной геометрии
коробчатого сечения. Оптимальный вес конструкции крана, что позволяет сократить нагрузку на
крановые пути.
Внимание! За дополнительную плату Вы можете выбрать необходимый Вам тип
конструкции. Такая наценка будет рассчитываться индивидуально для каждой конкретной грузоподъёмности и
длины пролёта.
Адаптация опорных кран-балок
В зависимости от типа конструкции опорной кран-балки Вы можете
выбрать форму крана, наиболее подходящего
под ваше помещение, тем самым оптимизировав производственные потребности.
Для кранов с профильной
структурой моста
Для кранов коробчатой
и сварной структурой моста
Типы управления опорных кран-балок
Исходя из базовых характеристик, для заказа доступны опорные
кран-балки с ручным и электрическим
типом управления:
Ручная система управления
Электрическая система
управления
Типы рельса опорных кран-балок
Опорные кран-балки размещаются на подкрановых путях и
передвигаются по рельсу.
В качестве такого рельса могут использоваться: квадрат
металлический, железнодорожный, или крановый рельс. В зависимости от нагрузки на колесо определяется
наиболее подходящий тип рельса.
Квадрат
металлический
Железнодорожный
рельс
Крановый
рельс
Наиболее подходящий металлический квадрат
Г/п
Пролет кран
до 7,5 м.
до 7,5 м.
до 7,5 м.
